施耐德中间继电器

中间继电器结构：线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

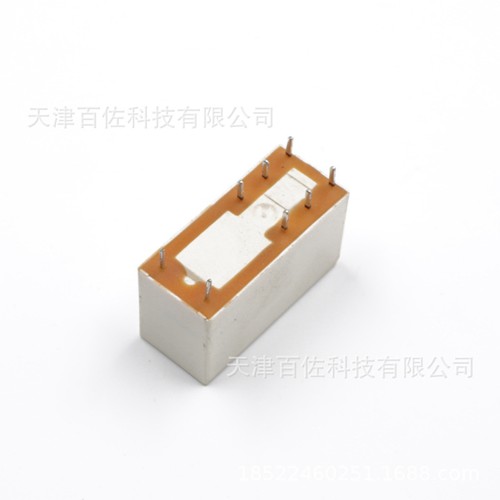

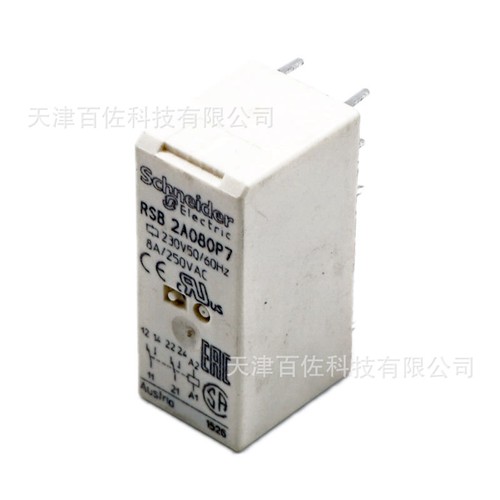

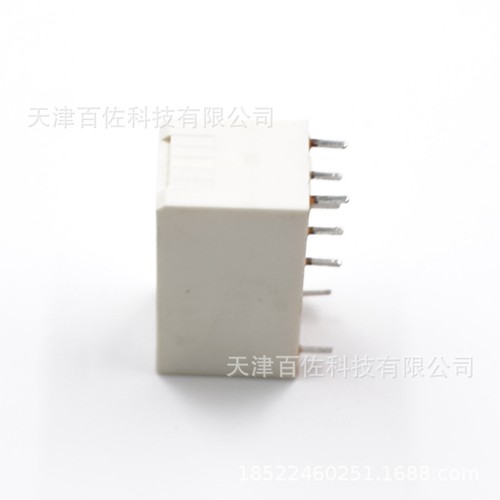

施耐德接口型中间继电器RSB的主要参数

系列名称：Zelio Relay-RSB

触点类型：A普通型

触点数量：1、2

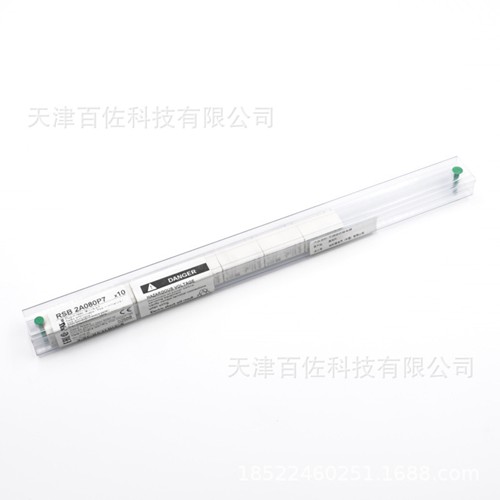

包装规格：10个/盒

LED指示灯：无LED指示灯

额定电流：080【8A】120【12A】160【16A】

线圈电压：B7【AC24V】BD【DC24V】E7【AC48V】ED【DC48V】F7【AC110V】FD【DC110V】JD【DC12V】M7【AC220V】 ND【DC60V】P7【AC230V】RD【DC6V】U7【AC240V】

施耐德接口型中间继电器RSB的物理性能

机械寿命: 500万次

电气寿命:10万次

使用环境温度: -40°C至+70°C
存储环境温度: -40°C至+85°C

施耐德接口型中间继电器RSB的执行标准

符合标准:EN/IEC 61810-1 UL 508 CSA C22.2 No 14
