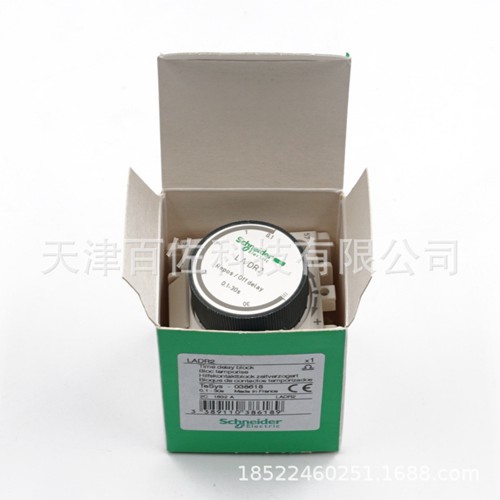

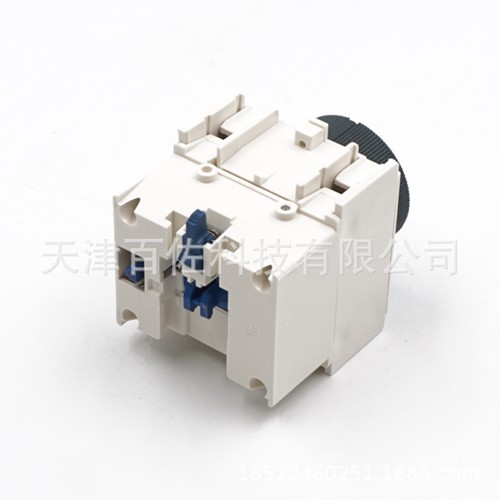

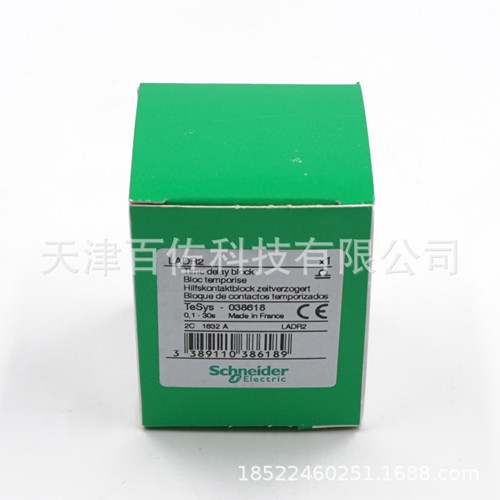

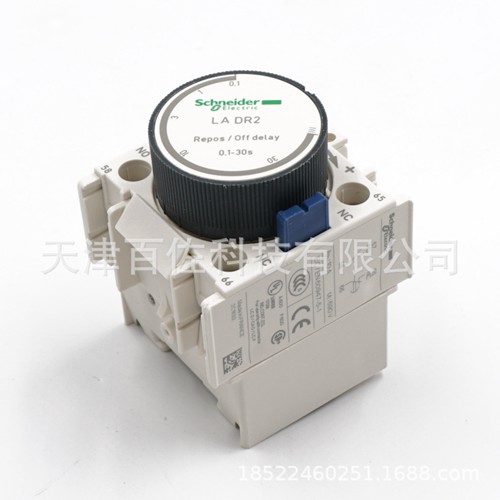

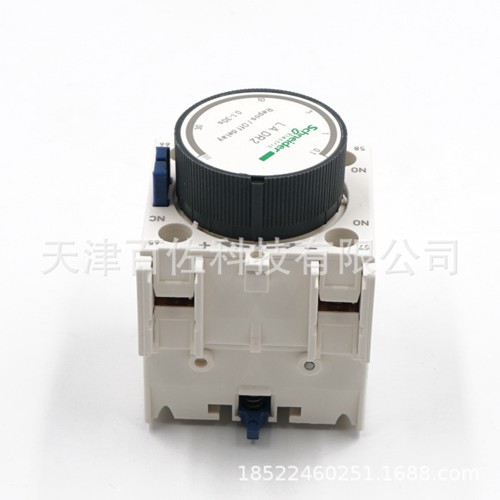

施耐德辅助触点模块的主要参数

产品系列： TeSys D TeSys F TeSys D 控制继电器

产品系列： TeSys

产品类型： 时间延迟辅助触点模块

回路触点类型： 1 NO + 1 NC

接线能力：螺栓紧固

安装位置 ：正面

额定绝缘电压 [Ui] ：600 V 证书 UL 690 V 符合 IEC 60947-5-1 600 V 证书 CSA

额定工作电压 [Ue]： 690 V AC 25...400 Hz

约定发热电流 [Ith]： 10 A 在…上 <60 °C

额定接通能力 [Irms]： 140 A 在…上 <= 690 V AC 符合 IEC 60947-5-1 250 A 在…上 <= 690 V DC 符合 IEC 60947-5-1 允许短时间额定 100 A 在…上 <60 °C 1 s 120 A 在…上 <60 °C 500 ms 140 A 在…上 <60 °C 100 ms

保护类型： GG 熔断器 10 A 根据工作电流的额定 Ue <= 690 V 与继电器配合使用的熔丝 10 A gG 符合 IEC 60947-5-1

最小开关电流 [Imin] ：5 mA

最小开关电压： 17 V

定时器类型 延迟断开

延时范围： 0.1...30 s

绝缘电阻： > 10 M?

施耐德辅助触点模块的物理性能

机械寿命: 5 Mcycles

运行温度 -5…60 °C

贮存环境温度 -60…80 °C

工作海拔 3000 m 无

施耐德辅助触点模块的执行标准

符合标准:VDE 0660 EN 60947-5-1 BS 4794 NF C 63-140 IEC 60947-5-1
