施耐德

负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。按照使用电压可分为高压负荷开关和低压负荷开关。

高压负荷开关 高 压气式高压开关结构 压气式高压开关结构 压负荷开关主要有6种。 ①固体产气式高压负荷开关②压气式高压负荷开关 ③压缩空气式高压负荷开关 ④SF6式高压负荷开关⑤油浸式高压负荷开关 ⑥真空式高压负荷开关

低压负荷开关 低压负荷开关又称开关熔断器组。适于交流工频电路中，以手动不频繁地通断有载电路；也可用于线路的过载与短路保护。通 负荷开关示意图 负荷开关示意图 断电路由触刀完成，过载与短路保护由熔断器完成。20世纪70年代以前所用的胶盖刀开关和铁壳开关均属于低压负荷开关。小容量的低压负荷开关触头分合速度与手柄操作速度有关。容量较大的低压负荷开关操作机构采用弹簧储能动作原理，分合速度与手柄操作的速度快慢无关，结构较简单，并附有可靠的机械联锁装置，盖子打开后开关不能合闸及开关合闸后盖子不能打开，可保证工作安全。

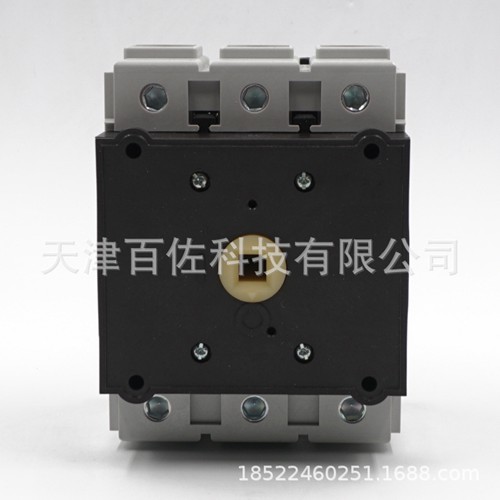

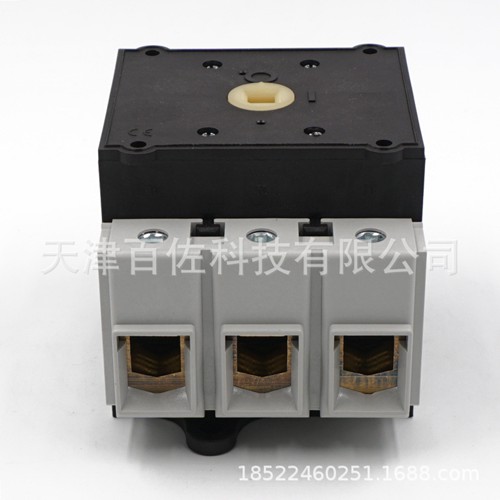

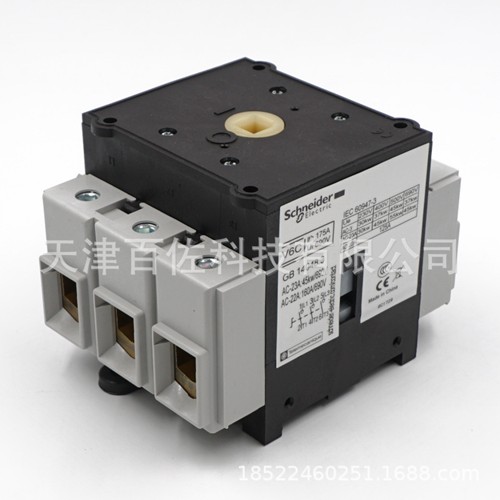

施耐德负荷开关Vario系列的主要参数

系列名称：TeSys VARIO

产品短名：V

极数：3级

包装规格：1个/盒

额定工作电流：01【20A】02【12A】0【25A】1【32A】2【40A】3【63A】4【80A】5【125A】6【175A】

产地：C【中国】

施耐德负荷开关Vario系列的物理性能

机械寿命: 10万次

电气寿命:3-10万次

使用环境温度: -20°C至+50°C
施耐德负荷开关Vario系列的执行标准

符合标准:IEC 60947-3
